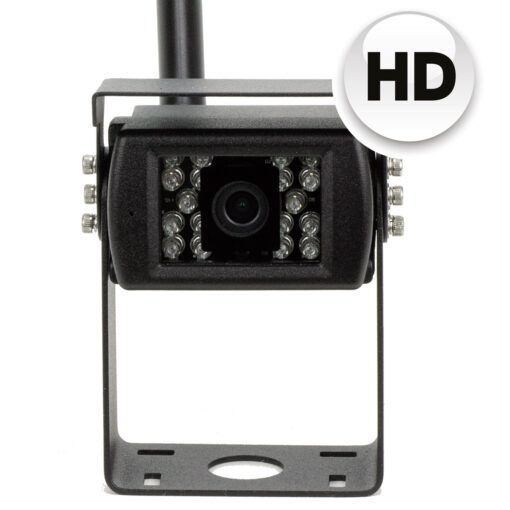

Trådløst kamera (HD) for 7″ og 9″ skjerm

Trådløst kamera (HD) som passer til 7″ og 9″ trådløs skjerm. Kan også kobles mot trådløs mottaker MS06 og MSRXHD-01.

Kameraet støtter både 12V og 24V DC strøm, som kobles til + (rød) og – (sort) på kontakten som følger med kameraet.

500 meter rekkevidde i fri sikt.

Magneter medfølger ikke.

For å koble på originale traktorskjermer på Valtra, John Deere, Massey Ferguson, Fendt og Case, bruk trådløs mottaker MS06.







Paring gjøres kun første gang:

Paring med skjerm (MSHD0901 og MSHD0701):

• Sørg for at kameraet ikke har strøm. Kameraet er kun mulig å pares med skjermen i 15 sekunder etter kameraet får strøm.
• På skjermen, trykk “V1/V2” / ”cam”-knappen til du kommer til kanalen du vil vise kamera på. Pass på at kun denne kanalen vises over hele skjermen.
• Trykk “M”-knappen på 9” / “menu” på 7”, for å komme til menyen.
• Trykk igjen på “M” / “menu”-knappen for å velge “Pairing”.
• Mens skjermen teller ned: Koble til strøm på kameraet som skal kobles til. Bilde kommer opp på skjermen i løpet av 5 sekunder. For neste kamera, gjenta samme prosess.

Paring med mottakerboks (MS06 eller MSRXHD-01)

• Sørg for at kameraet ikke har strøm. Kameraet er kun mulig å pares med skjermen i 15 sekunder etter kameraet får strøm.
• Trykk på pair-knappen på boksen og sett strøm på kameraet. Bilde kommer opp.

Spesifikasjoner

Bildesensor: 1/3”, farge
Oppløsning: 1292 x 968
Chief Ray Angle: 9 grader lineær
Nattlys: 5M
Lyd: Høy sensitivitet, -36DB mikrofon
IP69K
2.4G trådløs senderekkevidde: 1.500m i fri sikt.
Strømforsyning: DC 10-36V
Strømforbruk: <5W
Synsvinkel: 120 grader
Signal/støy: mer enn 48 Db
Elektronisk lukker: 1/100,000(s), ON/OFF
Videosignal: 1Vp-p 75Ω
Arbeidstemperatur: -30 to 60 ºC

Bruksanvisning

Klikk her for å se bruksanvisning.
